BERETTA AG Planiermaschine USP 2010 SWS
Aus dem KIBRI-Bausatz B-16060 Planiermaschine USP 2000 SWS und einigen zusätzlichen Teilen aus dem selben Bausatz ist diese grosse Planiermaschine mit zusätzlichem Kehranhänger entstanden.
Der Hauptmaschinenteil kann bis auf wenige eingriffe nach Bauanleitung montiert werden. Am Heck wird der Grundrahmen (wo die Puffer und die Kupplung sitzt) gekürzt, vorne wird das Schottersilo verlängert und abgeändert.
Der Hauptmaschinenteil kann bis auf wenige eingriffe nach Bauanleitung montiert werden. Am Heck wird der Grundrahmen (wo die Puffer und die Kupplung sitzt) gekürzt, vorne wird das Schottersilo verlängert und abgeändert.
Der Anhänger entsteht aus einem weiteren Grundrahmen der auf die gewünschte Länge gekürzt wurde. Die Einzelachse entstand aus einem KIBRI-Flachwagen (z.B. B16200). Darauf kommen noch div. Aufbauten.
Als Grundfahrzeuge dienten mir:
- Kibri-Bausatz B-16060 Planiermaschine USP 2000 SWS
- Div. Ersatzteile vom Bausatz B-16060
- Div. Ersatzteile vom Bausatz B-16200 (Grundrahmen mit Achsaufnahme)
- Div. EVERGREEN-Kunststoffprofile

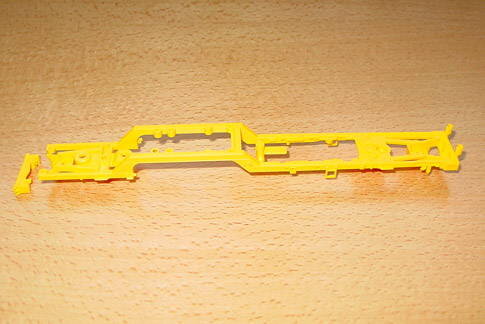

Original-Grundrahmen

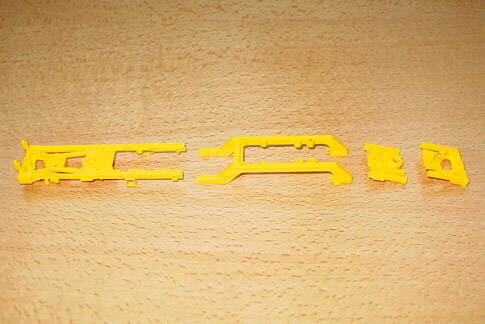

Verteilter Grundrahmen für den Anhänger

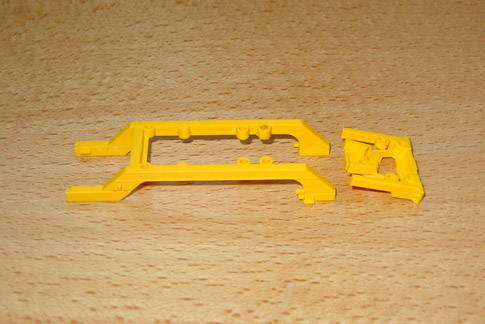

Die Teile die weiter verwendet werden

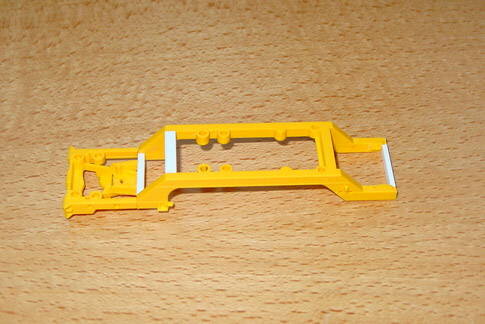

Zusammengesetzter Rahmnen mit neuen Verstrebungen

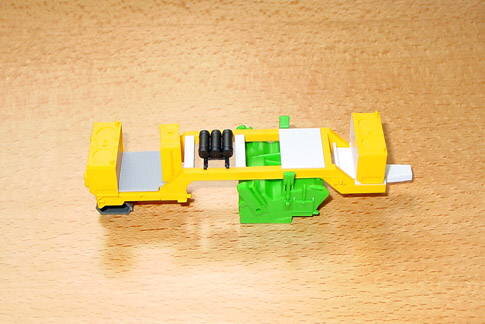

Abgeänderter Grundrahmen der Hauptmaschine

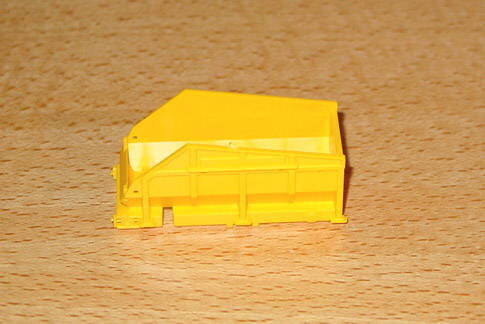

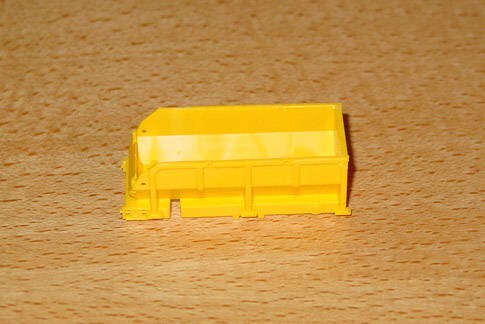

Original-Schottersilo

Zuerst kommt der obere Dreiecksteil weg ...

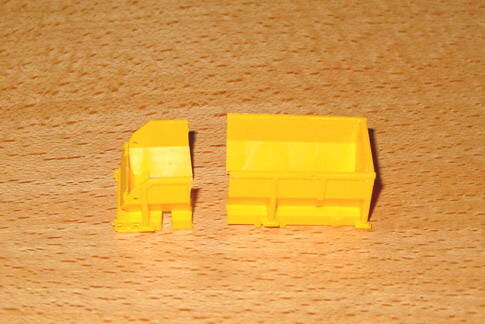

... dann wird er geteilt

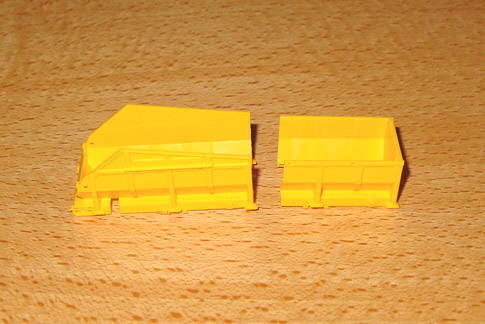

Dem zweiten Silo wird lediglich die Stirnwand und auch das obere Dreiecksteil entfernt

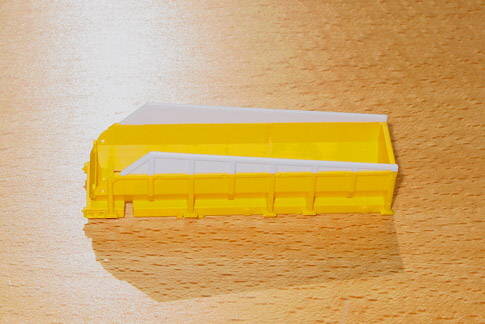

Das neue verlängerte Schottersilo mit neu erstelltem Dreiecksteil über die ganze Länge

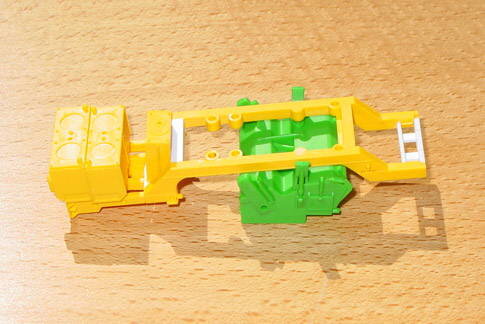

Der Anhänger ist mit weiteren Verstrebungen und Aufbauten verwehen worden

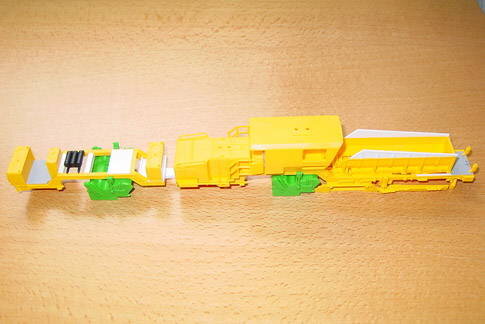

Der Anhänger vor der Lackierung mit allen Aufbauten

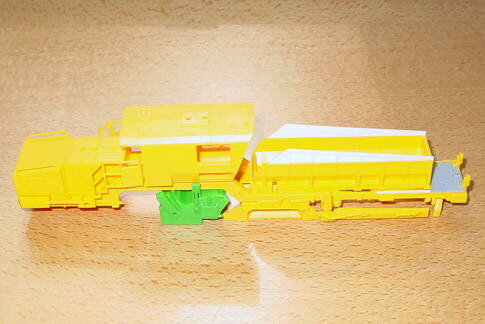

Der Hauptmaschinenteil vor der Lackierung

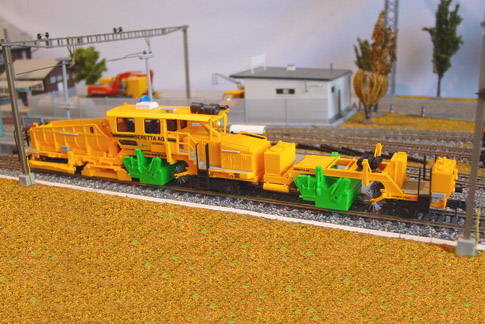

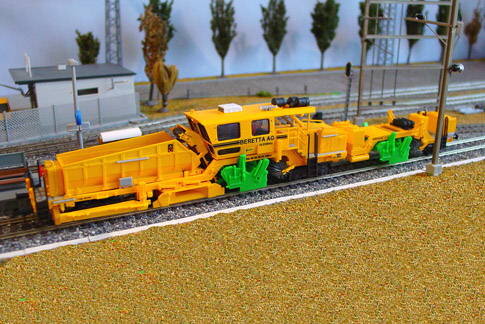

Nach der Lackierung bereit für weitere Einsätze

VTms 80 85 98 81 106-1
