Franz Plasser
Maschinen und Fahrzeuge
Weichenreinigungsmaschine Typ URM 700
Hersteller | Typ | Spurweite |
Plasser & Theurer | URM 700 | Normalspur |
Baujahr | Fabriknummer | |
| 2012 2013 | 5798 (URM 700) 5798 (URM 700-SIM) | |
UIC / TSI Fahrzeugnummer | Fahrzeughalter | Zulassungsnummer ÖBB |
| 99 81 91 81 406-4 (Siebwagen SIM) 99 81 92 14 006-4 (Motorwagen MW) | A-PLA A-PLA | ? ? |
Motorwagen MW

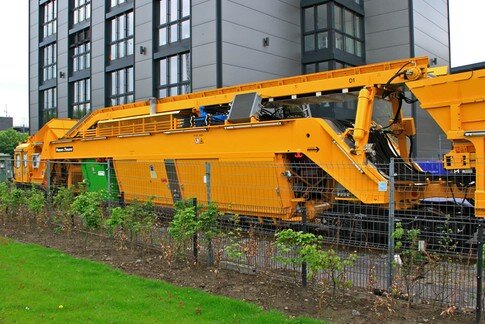

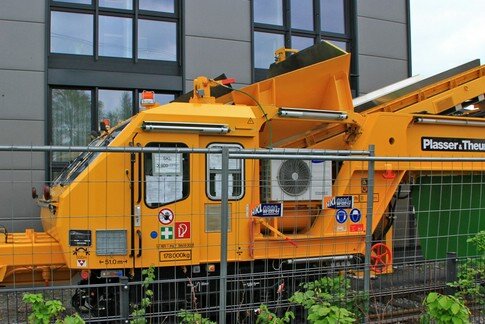

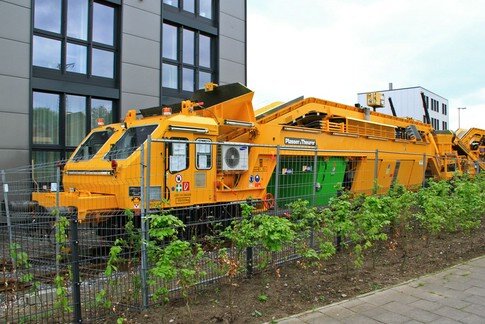

Gesamtansicht Motorwagen MW
IAF 2013 Münster 28.05.2013

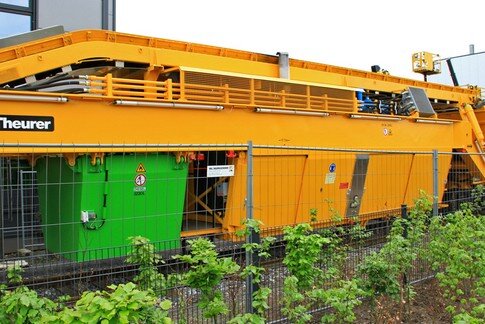

Neuschotterzufuhr

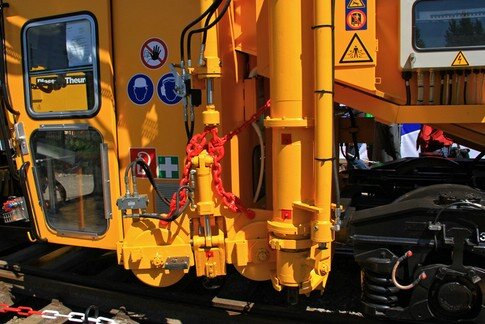

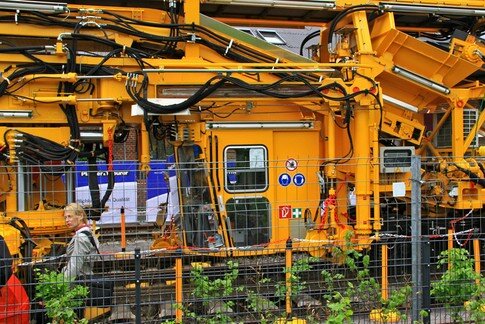

Antriebseinheit
Übergabeförderband zur Aushubmaschine
Aushubmaschine AHM

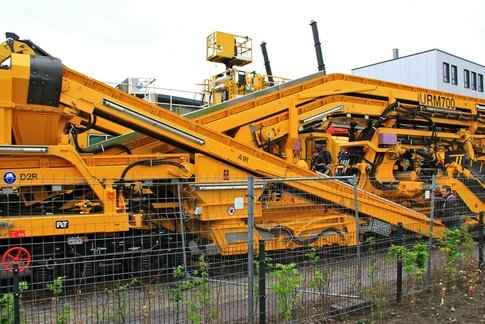

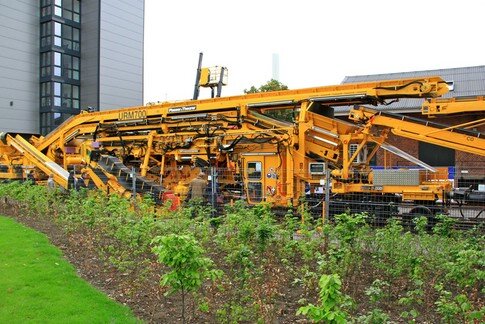

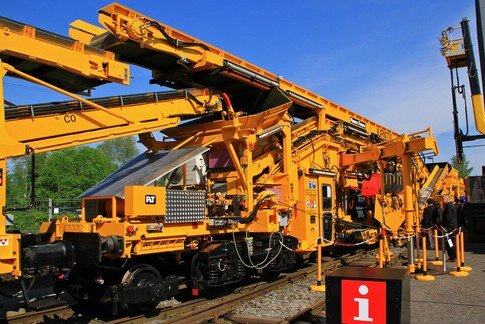

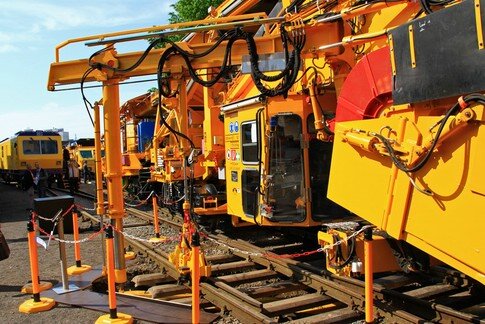

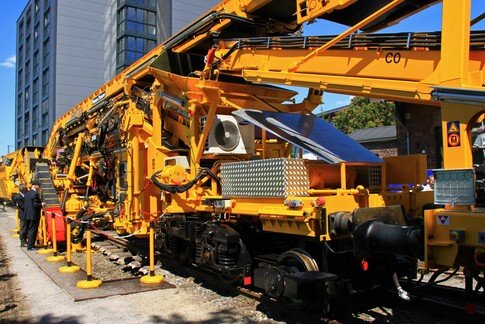

Gesamtansicht Aushubmaschine AHM

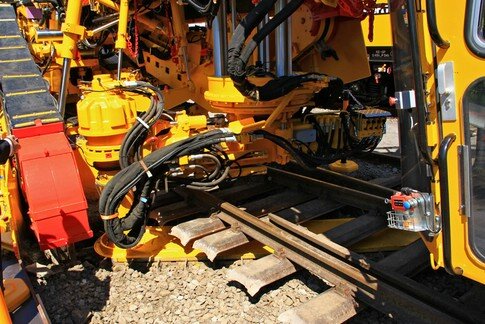

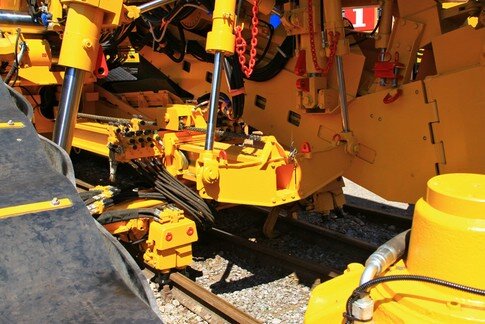

Gleishebe- und Positioniergerät

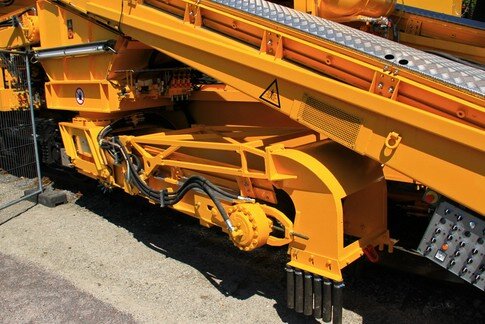

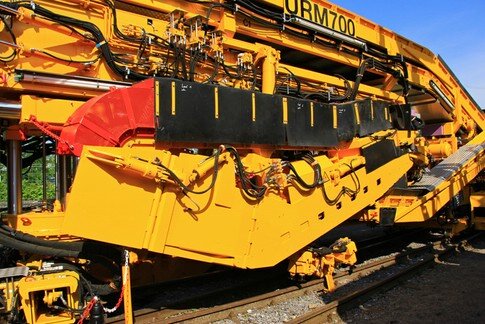

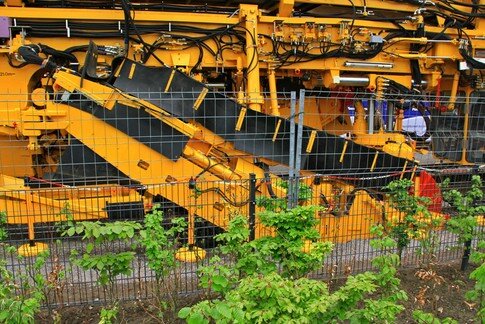

Horizontale Aushubvorrichtung um umlaufender Räumkette
Stabilisiereinrichtung für die horizontale Räumkette

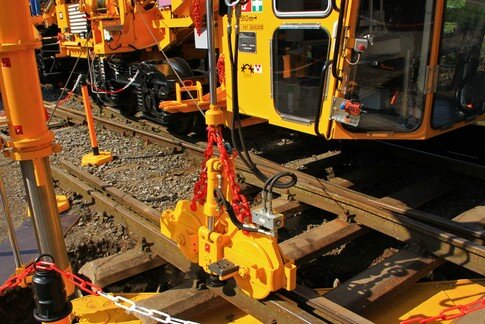

Hebevorrichtung für den Abzweigenden Schienenstrang

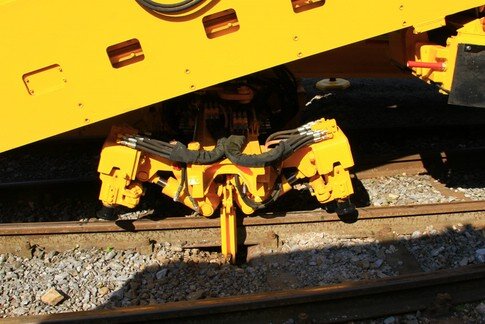

Eingehängte Stabilisationsvorrichtung

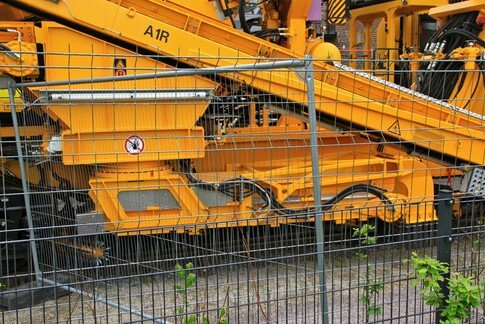

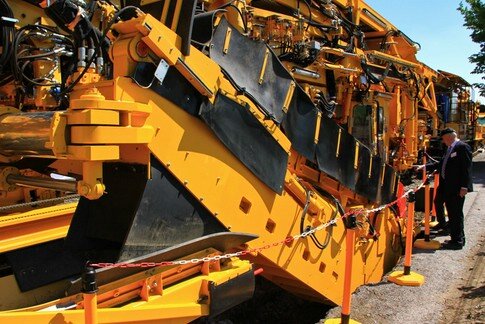

Flankenaushubkette

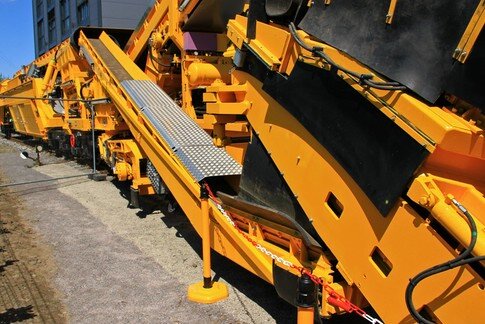

Förderband für den Aushubabtransport
Förderband für die Neuschotterzufuhr im Flankenbereich

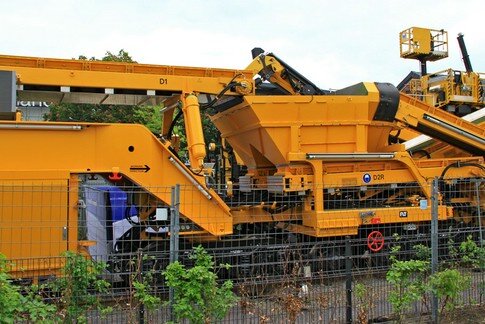

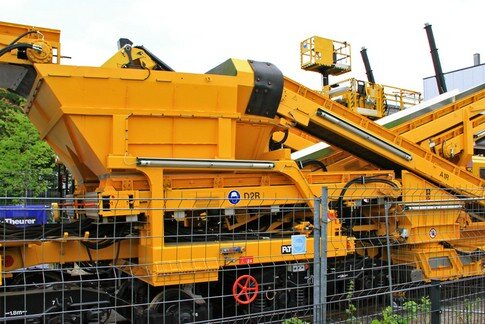

Schotterbunker für das Einschottern

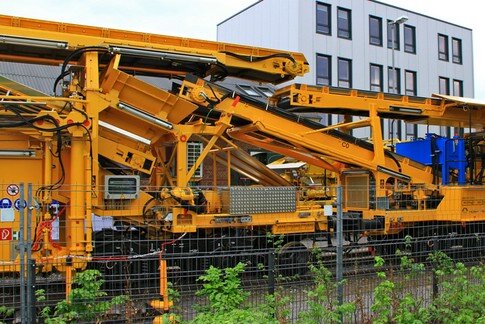

Übergabeförderbänder
Technische Daten MW + AHM
Gewicht | Gesamtlänge | Achsabstand |
| 178.00 t | 51.00 m | --- |
Drehzapfenabstand | Achsabstand im Drehgestell | min. Kurvenradius |
21.00 m | 1.80 m | 100 m |
Geschwindigkeit geschleppt | Geschwindigkeit selbstfahrend | |
| 100 km/h | ? |
Siebwagen SIM

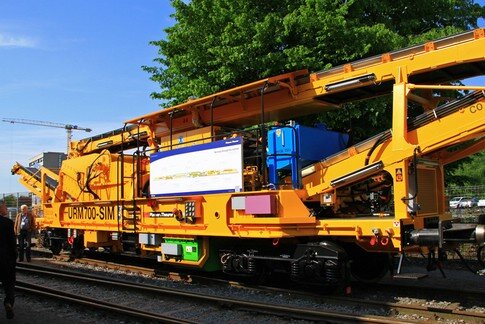

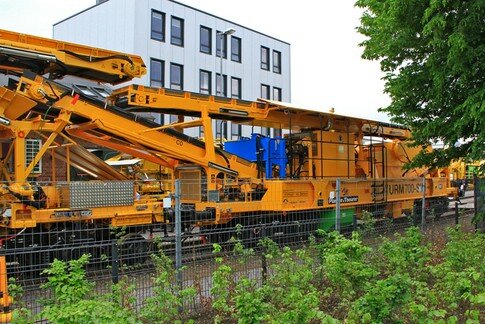

Gesamtansicht Siebwagen SIM

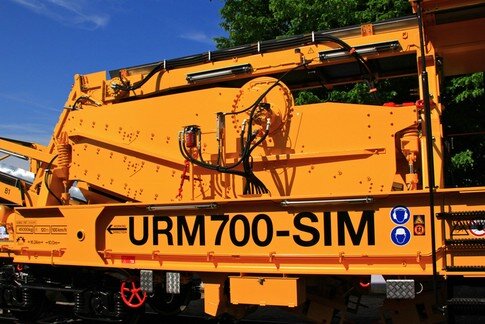

Schwingsieb für die Schotterreinigung

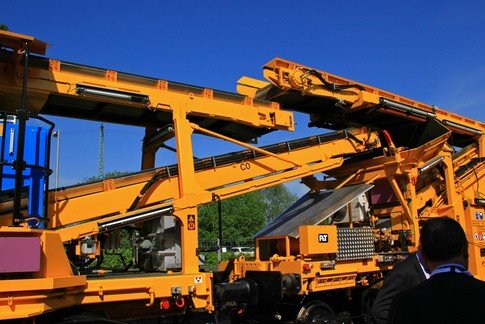

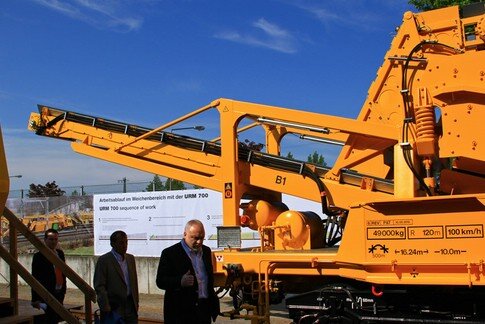

Übergabeförderband zu den MFS-Wagen
Rückführung des gereinigten Schotters zum Einbau
Technische Daten SIM
Gewicht | Gesamtlänge | Achsabstand |
| 49.00 t | 16.24 m | --- |
Drehzapfenabstand | Achsabstand im Drehgestell | min. Kurvenradius |
10.00 m | 1.80 m | 100 m |
Geschwindigkeit geschleppt | Geschwindigkeit selbstfahrend | |
| 100 km/h | ? |
